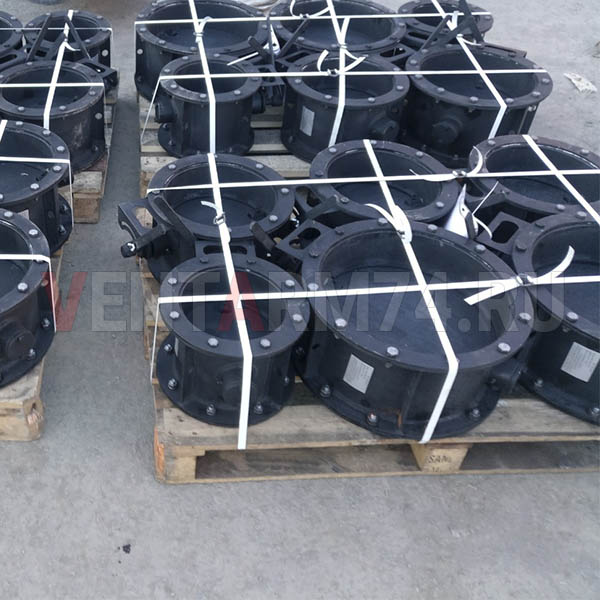

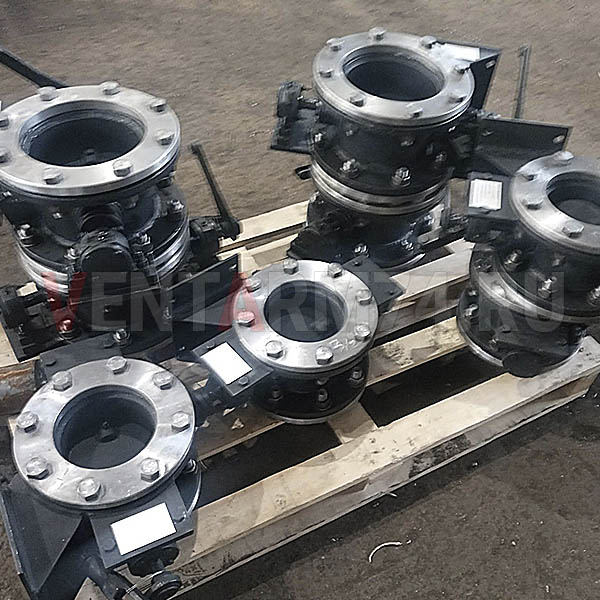

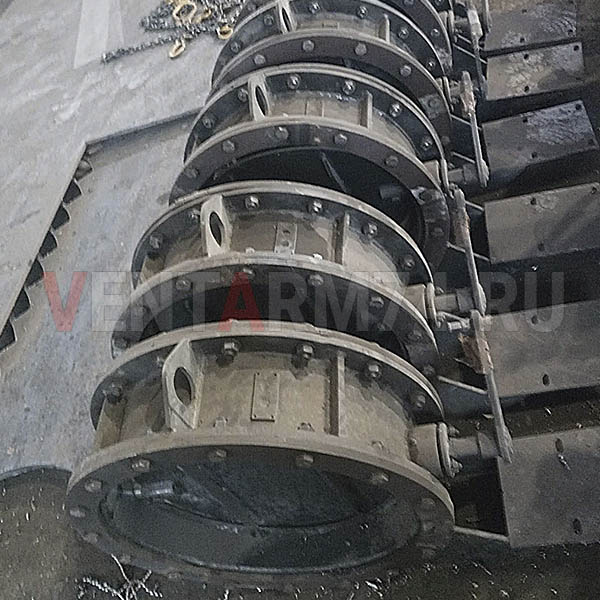

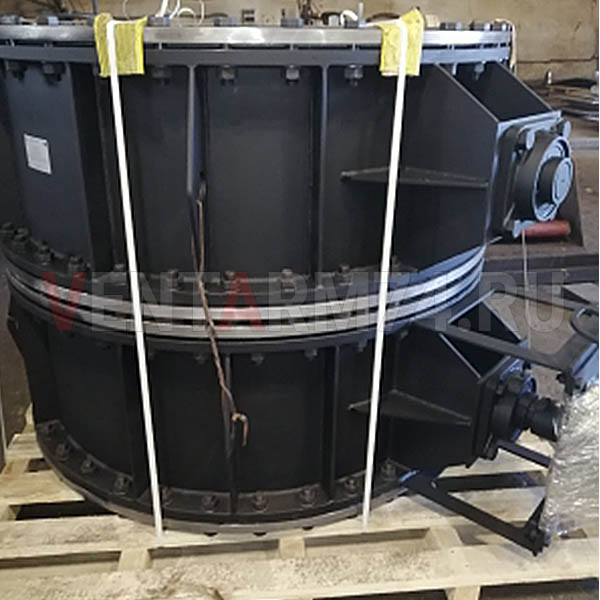

Клапан дроссельный ДГ

ДГ - дроссельный клапан отсечной для горячего газа и воздуха до 600˚С. и давлением до 2,5 кгс/см2
Дроссельный клапан - устройство, предназначенное для регулирования количества потока горячего газа и воздуха с температурой до +600°С, в трубопроводах путем изменения площади проходного сечения трубопровода (газохода, воздуховода). Изменение площади проходного сечения достигается путем регулирования угла поворота заслонки внутри клапана вокруг своей оси.

Дроссельные клапаны ДГ предназначены для регулирования количества потока газа и воздуха, подаваемого к горелкам промышленных нагревательных и термических печей. Существуют дроссельные клапаны с ручным управлением и с управлением от электрического исполнительного механизма МЭО.

Дроссельные клапаны для горячего газа и воздуха с температурой до +600°С,
Диаметр условного прохода Ду=125÷2600,
Рабочее давление: 0,25 МПа для Ду=125...300 мм, 0,10 Мпа для Ду>350 мм.
Исполнение:из ст.3сп, ст. 09Г2С, ст. 12Х18Н10Т.Управление: МЭО, ручное.
Изготовление по ТУ 25.99-001-26738476-2018

Клапан ДГ – вид клапана, предназначенного для работы с горячими газами и воздухом. Температура, которых доходит до 600 °С. У такого вида дроссельного клапана насчитывается одиннадцать размеров труб от 125 до 1050 мм. Используется для установки инверторных горелок по типу “П” и на подводе горячего воздуха.

ДГ Размеры, мм
125 200 250 300 350 450 550 650 750 850 1050
F, м2 0,0077 0,0228 0,0388 0,0537 0,0791 0,137 0,2057 0,2946 0,3988 0,5192 0,784
Масса, кг 50,45 77,4 96,9 151,2 166,2 213,1 323 368 426 475 600
