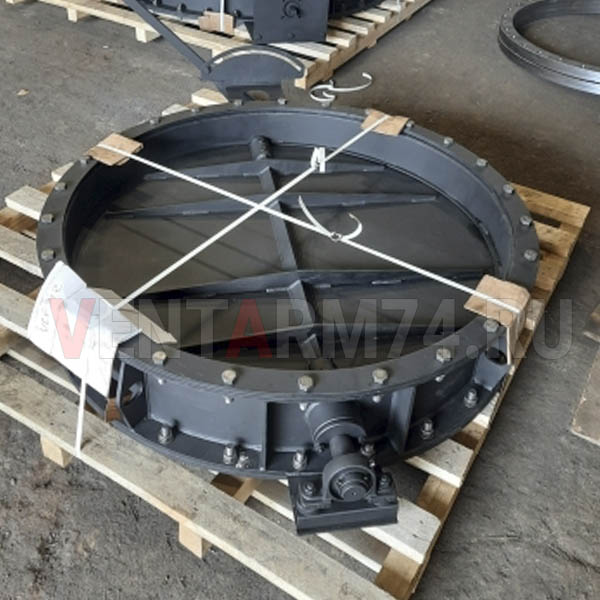

ДХ - дроссельный клапан для холодного газа и воздуха до 100˚С.и давлением до 2,5 кгс/см2.
Технические характеристики
Диаметр условного прохода
Ду=50÷2600 мм,
Рабочее давление:
0,25 МПа для Ду=50...300 мм, 0,10 Мпа для Ду>350 мм;
Исполнение:
из ст.3сп, ст. 09Г2С, ст. 12Х18Н10Т. Управление: МЭО , ручное.
Изготовление
по ТУ 25.99-001-26738476-2018
Описание
Дроссельный клапан - устройство, предназначенное для регулирования количества потока холодного газа и воздуха с температурой до +100°С в трубопроводах путем изменения площади проходного сечения трубопровода (газохода, воздуховода). Изменение площади проходного сечения достигается путем регулирования угла поворота заслонки внутри клапана вокруг своей оси.Дроссельные клапаны ДХ предназначены для регулирования количества потока газа и воздуха, подаваемого к горелкам промышленных нагревательных и термических печей. Существуют дроссельные клапаны с ручным управлением и с управлением от электрического исполнительного механизма МЭО.
| Наименование | Вес, кг |
|---|---|
| ДХ-50 | 6,00 |
| ДХ-70 | 7,00 |
| ДХ-80 | 8,00 |
| ДХ-100 | 11,00 |
| ДХ-125 | 17,00 |
| ДХ-150 | 20,00 |
| ДХ-200 | 33,00 |
| ДХ-250 | 38,00 |
| ДХ-300 | 59,00 |
| ДХ-350 | 69,00 |
| ДХ-400 | 84,00 |
| ДХ-450 | 94,00 |
| ДХ-500 | 123,00 |
| ДХ-600 | 152,00 |
| ДХ-700 | 197,00 |
| ДХ-800 | 335,00 |
| ДХ-900 | 385,00 |
| ДХ-1000 | 430,00 |
| ДХ-1100 | 470,00 |
| ДХ-1200 | 490,00 |
| ДХ-1400 | 560,00 |
| ДХ-1600 | 750,00 |
| ДХ-1800 | 950,00 |
| ДХ-2000 | 1160,00 |
| ДХ-2200 | 1265,00 |
| ДХ-2400 | 1500,00 |
