Задвижка (заслонка) листовая, очковая (поворотная).


f1
f2
f3
f4
Используется для полной изоляции потока рабочей среды. Применяются на предприятиях энергетической, нефтехимической, газовой, металлургической отрасли, везде где предъявляются высокие требования к герметичности конструкции.

Технические характеристики

Размер
от ДУ 350 до ДУ 1300
Материал исполнения
листовая конструкционная (09Г2С)  либо коррозионностойкая жаропрочная сталь  06ХН28МДТ, 10Х17Н13М2Т, 08Х18Н10Т, 12Х18Н10Т.
Температурный диапазон
от -70°С до 600°С
Давление рабочей среды
до 0.37 Мпа.

Используется для полной изоляции потока рабочей среды. Применяются на предприятиях энергетической, нефтехимической, газовой, металлургической отрасли, везде где предъявляются высокие требования к герметичности конструкции. Очковая заслонка подходит для применения в различных условиях от чистого воздуха до агрессивных и загрязненных сред при температуре до 600 гр.

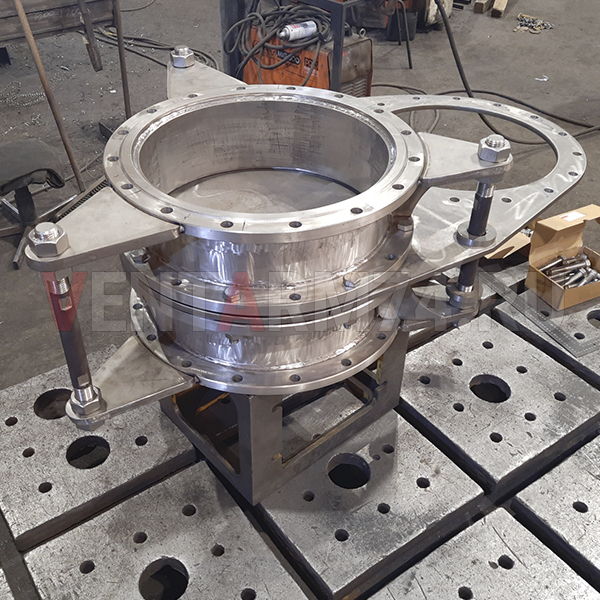

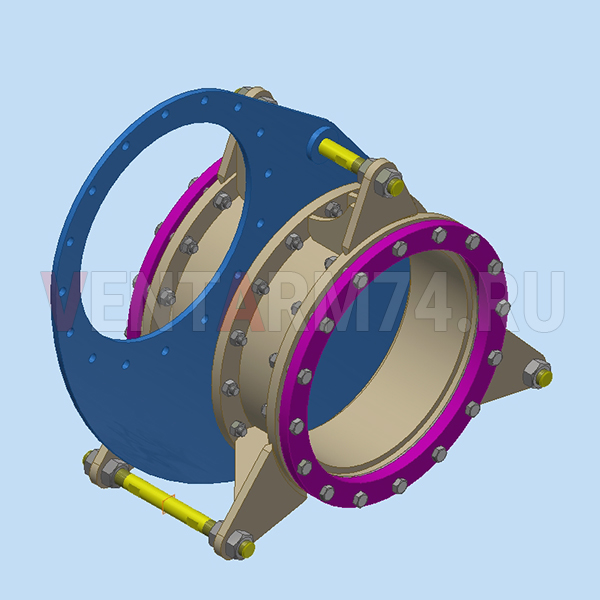

Герметичность листовой заслонки обеспечивается конструкцией, которая представляет собой корпус с внешними и внутренними фланцами. Поток рабочей среды изолируется путем установки и фиксации запирающей пластины между внутренними фланцами. В зависимости от условий использования дополнительно используются уплотняющие элементы из силикона, графита и т.д.
Управление осуществляется либо вручную, либо с помощью редуктора или исполнительного механизма. Требует минимального обслуживания в процессе эксплуатации, но необходима установка сильфонного компенсатора.
