Перекидной затвор ( клапан , шибер)

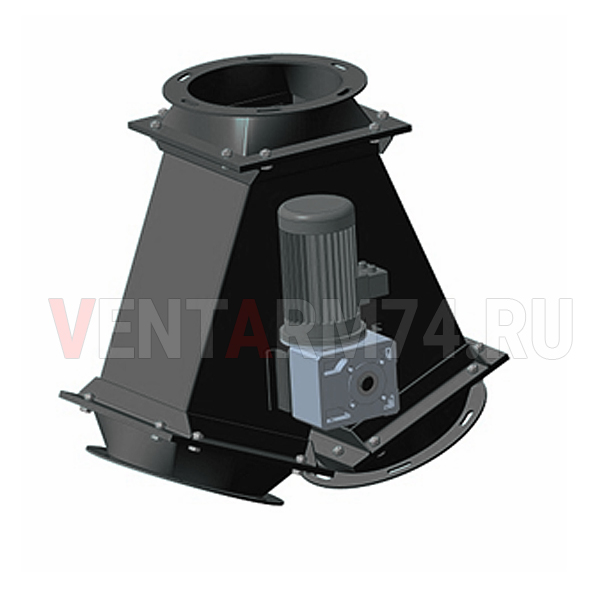

kp-2

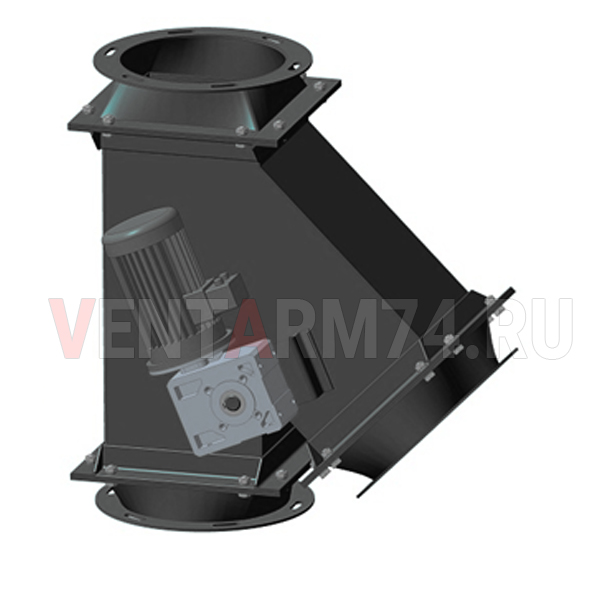

kp-3

Клапан перекидной

Клапан перекидной предназначен для изменения направления движения продукта по самотечным трубам. Выпускается клапан перекидной двух типов: с электрическим и ручным приводом. По форме изготовления клапан перекидной бывает односторонним и двухсторонним, различного сечения (круглого, квадратного) и различного угла наклона. Основными узлами клапана перекидного являются: сварной корпус из листовой стали с перекидной заслонкой и привод. Привод ручного клапана состоит из специального рычага соединенного с валом заслонки. Электропривод состоит из конечного выключателя и мотор-редуктора.

Технические характеристики:

Размер сечения, мм Угол наклона, град.
Клапан перекидной односторонний вертикальный
(наклонный) с электроприводом
200*200 36, 45, 54
300*300 36, 45, 54
350*350 36, 45, 54
Клапан перекидной односторонний с ручным приводом
200*200 36, 45, 54
300*300 36, 45, 54
350*350 36, 45, 54


Назначение и область применения

Назначением перекидного устройства является распределение по направлению потока сыпучих материалов – зерна, минеральных удобрений, комбикормов и т.д. Клапаны данного типа размещаются на выходе из ковшовых элеваторов, конвейеров, под бункерами, силосами, перед конструкциями для загрузки Биг-Бэгов и т.п. Разные модификации устройств могут быть предназначены для работы с крупнокусковыми, абразивными и другими материалами, а также в условиях повышенной температуры.

Конструктивные особенности

Клапан перекидной включает в себя:
  • сварной стальной или алюминиевый корпус;
  • перекидную заслонку;
  • приводящий механизм.
Механизм привода состоит из мотор-редуктора, датчиков и рычага, меняющего положение заслонки при необходимости изменения направления потока сыпучего материала. Существуют также модели клапана с пневматическим и ручным механизмом привода. Заслонка может направлять поток как в одном из двух направлений, так и в обоих одновременно.

Преимущества

К важным преимуществам перекидного устройства относятся:
  • простота конструкции;
  • широкий выбор параметров рабочего сечения;
  • вариативность углов наклона фланцев;
  • высокая прочность и износостойкость рабочих поверхностей.
